IR Transmitter 5mm + Infrared Receiver HX1838

Gimana nih hari ini kabarnya sobat semua ?, he he yang pastinya lagi bahagia dan sehat kan sobat semua !. Topik kita kali ini adalah IR Transmitter 5mm + Infrared Receiver HX1838."

HX1838 adalah penerima signal infra-merah (infrared receiver) yang mudah digunakan. Anda bisa menyambungkan komponen ini dengan rangkaian mikrokontroler Anda, atau bisa juga dihubungkan dengan pin digital I/O pada papan Arduino.

Spesifikasi Integrated IR Receiver HX1838:

• Bekerja pada signal inframerah 38 kHz (frekuensi yang umum digunakan remote control peralatan elektronika rumah tangga seperti TV, DVD, AC, dsb. sehingga Anda bisa menggunakan komponen elektronika ini untuk menangkap signal dari remote control yang sudah Anda miliki)
• Rentang tegangan operasional yang fleksibel, antara 2,7 Volt hingga 5,5 Volt DC
• Konsumsi arus hanya sekitar 800 �A (tipikal, maksimum 1,5 mA)
• Dapat menerima signal pada kelebaran sudut �45�
• Menangkap sinar infra merah pada panjang gelombang 940�30 nm
• Signal keluaran digital, kompatibel dengan tingkatan TTL

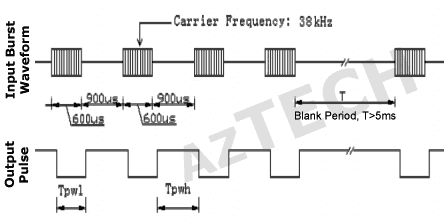

Komponen elektronika ini bukan cuma sekedar komponen "pasif" seperti phototransistor�biasa, namun sudah memiliki sirkuit untuk menyaring data yang termuat dalam gelombang pembawa (carrier waveform) berfrekuensi 38 kHz menjadi blok signal digital. Silakan simak ilustrasi berikut ini:

Pada paket ini juga disertakan sebuah LED infra-merah (infrared transmitter LED, atau sering juga disebut sebagai �IR Emitter) berukuran 5mm, mampu memancarkan sinar inframerah (940 nm) dengan kuat hingga jarak >10 meter. Paket ini adalah paket komplet untuk membuat pasangan pemancar dan penerima infra merah, Anda bisa menggunakannya untuk aplikasi seperti Infrared Remote Control.

"
Source : http://www.vcc2gnd.com/2014/01/IR-Transmitter-InfraRed-Receiver-HX1838.html

         Sampai disini artikel tentang IR Transmitter 5mm + Infrared Receiver HX1838 ini saya buat, semoga cukup bermanfaat dan dapat membantu anda semuanya.
